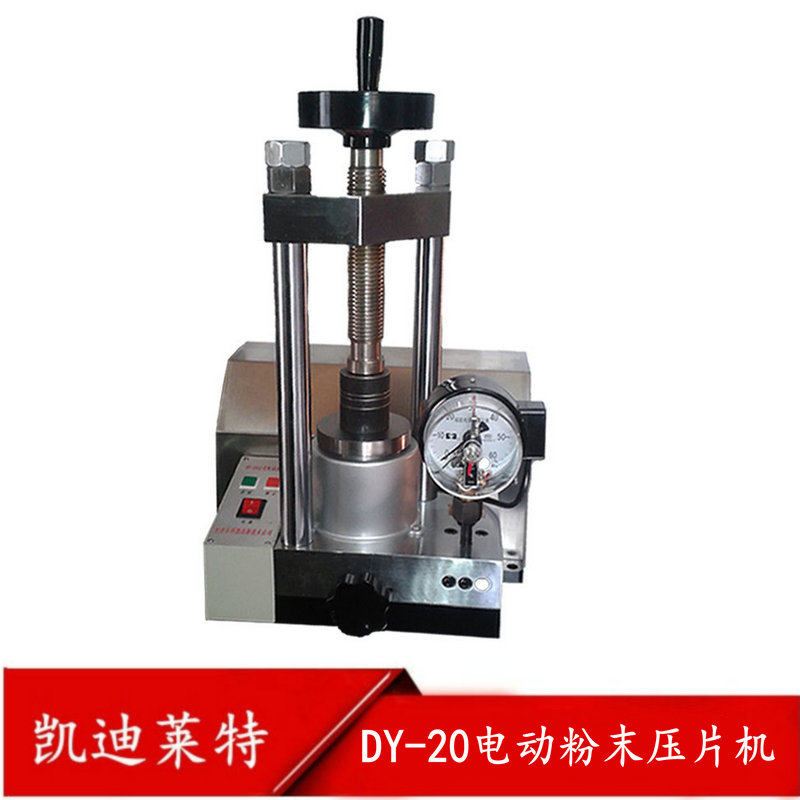

DY-20电动粉末压片机

DY-20电动粉末压片机

  • 价格 12800.00
  • 库存1000
  • 品牌凯迪莱特 DY-20
  • 产地北京
  • 数量
详情

DY-20电动粉末压片机主要应用于实验室小规模粉末成型使用,可用于陶瓷、粉末冶金、水泥等行业的产品制样。

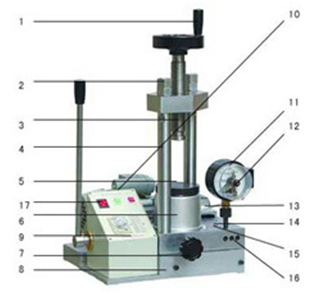

1、手轮      2、螺母

3、丝杠       4、立柱

5、工作台      6、大油缸

7、放油阀      8、油池

9、电器盒     10、电机

11、压力表    12、压力表调节螺钉

13、减速箱     14、注油孔螺钉

15、吸油阀     16、出油阀

17、电源开关

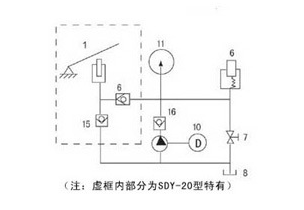

油路原理


电动机10经减速箱13及斜盘来驱动双柱塞泵,液压油经吸油阀15及出油阀16压入大油缸中产生压力,电接点压力表11显示并控制系统中压强,达到所设定的压力后电动机10自动停止工作,松开放油阀7卸压后,大活塞6自动复位。

操作说明:


(1)电源插座必须有可靠接地
(2)松开注油孔螺钉14
(3)将电接点压力表的上限指针调到所需压力位置
(4)将模具或需加油物品放在工作台5上,并旋紧丝杠3
(5)拧紧放油阀7
(6)闭合电源开关1按下启动开关即可工作当达到设定压力时电机停止工作
(7)松开放油阀7,按下停止按钮,工作完毕

注意事项

(1)使用前应仔细阅读说明书
(2)检查电源是否可靠接地,以保证人身安全
(3)使用前需松开注油孔螺钉,以保证机器正常运转

(4)注意压力表上限(DY-20型 33.3MPa  DY-30型 35MPa)否则会发生危险

(5)注意大活塞的升程为20mm超出后将影响大活塞的自动复位

(6)应保证变速箱中的足够的润滑油
(7)应保持系统中液压油的清洁,液压油为30#机油

技术指标

DY-20

技术参数

压力范围

0~20吨(0~33.3MPa

电源

220V

功率

180W

活塞直径

Φ87mm

活塞行程

20mm

工作台直径

Φ98mm

工作空间

140×140×220mm

压力稳定性

≤1MPa/5min

重量

64公斤

外形尺寸

440×430×560mm

压力换算Pressure conversion

油缸实际压力(吨)

3

6

9

12

15

18

20

压力表示值(MPa

5

10

15

20

25

30

33.3
